pH, ORP, krmilnik bazena temperature z zunanjim doziranjem in Cloud povezljivostjo- BL132

Name: pH, ORP, krmilnik bazena temperature z zunanjim doziranjem in Cloud povezljivostjo- BL132
SKU: BL132
Price: 99999999999.99 EUR

Na zalogi

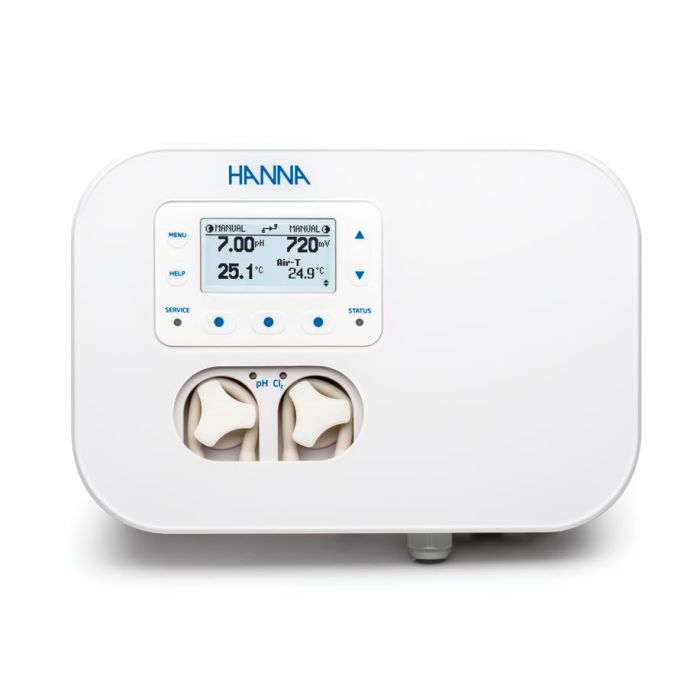

Krmilnik za bazen Hanna Instruments BL132 je avtomatski sistem, posebej zasnovani za merjenje in nadzor ravni pH in prostega klora.

BL132-10: pH/ORP/temperaturni krmilnik bazena z zunanjim doziranjem in oddaljeno Cloud povezljivostjo, 230 V

BL132-20: krmilnik bazena pH/ORP/temperature z zunanjim doziranjem, z oddaljeno povezljivostjo v Cloud, pretočna celica nameščena na plošči, 230 V

Glavne prednosti

Vse-v-enem rešitev za samodejno kontrolo ravni pH in klora
Soglasje za odmerjanje ORP (klora) zagotavlja pravilno vrednost pH pred odmerjanjem

Preskoči na konec galerije slik

Preskoči na začetek galerije slik

Opis

The chlorine level is measured based on the ORP or REDOX principle. An increase in the ORP value correlates with an increase in the free-chlorine level. pH and ORP testing are done together for efficient disinfection and control. The efficacy of sanitizers, such as chlorine, depends on a controlled pH value. The ORP value is the most consistent indicator of the sanitizing effectiveness of the pool or spa. Typically, 650-750 mV at 7.2 pH indicates proper water treatment. The controllers offer remote access and visualizing of measured data via Cloud connectivity. All measurements and main events are sent to Hanna Cloud through the Ethernet connection. The BL132 controllers can be paired with the HI1036-18XX digital probe. The probe incorporates pH, ORP and temperature sensors along with a matching pin. It was specially designed to detect a broken electrode based on a shifted zero potential value, around 4 pH. The HI1036-18XX uses an Ag/AgCl reference with 3.5 M KCl. The ORP values are referenced to it. Measurement data stored on the probe is transferred to the controller via a digital connection; thus eliminating noise and static due to high impedance signals carried by the cable.

Main Features:

• Two built-in peristaltic dosing pumps with Proportional control • Manual control for pump priming • Overfeed protection using overtime safety timer • Resumes dosing on restart in case of power failure • Level input to stop control without reagents • Interlocked pH-ORP control (i.e. ORP control only runs when the pH set point has been reached) • External dosing • The controller has 2 relays that can be used to control larger external dispensing pumps, allowing the BL131 to be used in larger pools. • Air temperature sensor • Allows triggering an alarm if the air temperature is cold enough that there is a risk of water freezing in the pipes (e.g. hot tubs in winter with the circulation pump off) • Bidirectional control • User selectable logging interval • As pool settings normally do not change that quickly, minimize data management by choosing from a wide selection of logging intervals • Multicolored LED indicators for dosing, meter status and service • Real-time graph display • Programmable alarms • Password protection

Multiple Configurations:

BL132 swimming pool controllers are available in two configurations: • in-line, for direct probe installation and chemical injection fittings into existing piping • flow cell, for calibration and probe maintenance without having to shut down the recirculation pump For compliance monitoring, each of the BL132 family has a built-in datalogger. Measurement reading intervals can be set at 30s/1m/5m/15m/30m/1h, with a new log starting new each day or when the instrument is calibrated. Logged data include pH, ORP, and temperature values, last calibration data, setup configuration, and any event data. The BL13x swimming pool controller is an automatic system, but it is advisable that users check the controller and verify pH and free‑chlorine levels (in mg/L or ppm) in the pool using a portable colorimeter.

Three display modes:

The versatile display of these controllers allows for three display modes. The LCD can display all three parameters at one time, a 3-second cycle of single parameters, or a real-time plot screen with options for parameter selection, zooming, and log recall.

Raven klora se meri na podlagi načela ORP ali REDOX. Povečanje vrednosti ORP je povezano s povečanjem ravni prostega klora. Testiranje pH in ORP poteka skupaj za učinkovito dezinfekcijo in nadzor. Učinkovitost razkužil, kot je klor, je odvisna od nadzorovane vrednosti pH. Vrednost ORP je najzanesljivejši pokazatelj učinkovitosti razkuževanja v bazenu ali jacuzziju. Običajno vrednost med 650-750 mV pri pH 7,2 kaže na ustrezno obdelavo vode. Krmilniki omogočajo daljinski dostop in vizualizacijo izmerjenih podatkov preko povezave v Cloud-u. Vse meritve in glavni dogodki se pošiljajo na Hanna Cloud preko Ethernet povezave.

Krmilniki BL132 se lahko združijo z digitalno sondo HI1036-18XX. Sonda vključuje senzorje za pH, ORP in temperaturo ter »matching pin«. Zasnovana je bila posebej za zaznavanje poškodovane elektrode na podlagi premaknjene ničelne potencialne vrednosti, približno 4 pH. HI1036-18XX uporablja referenco Ag/AgCl s 3,5 M KCl. ORP vrednosti se sklicujejo nanjo. Podatki meritev, shranjeni na sondi, se prenašajo na krmilnik preko digitalne povezave, kar odpravlja šum in statiko zaradi visokih impedance signalov, ki jih prenaša kabel.

Glavne značilnosti:
• Dve vgrajeni peristaltični dozirni črpalki s proporcionalnim nadzorom
• Ročni nadzor za pripravo črpalke
• Zaščita pred predoziranjem s časovno omejitvijo
• Samodejno nadaljevanje doziranja ob ponovnem zagonu po izpadu elektrike
• Vhod za sondo nivoja, ki omogoča avtomatsko zaustavitev kontrole v primeru pomanjkaja reagentov
• Medsebojno povezano upravljanje pH-ORP (ORP nadzor se izvaja le, ko je dosežena nastavljena vrednost pH)
• Zunanje doziranje
• Krmilnik ima 2 releja, ki se lahko uporabita za nadzor večjih zunanjih dozirnih črpalk, kar omogoča uporabo BL131 v večjih bazenih
• Senzor temperature zraka
• Omogoča sprožitev alarma, če je temperatura zraka dovolj nizka, da obstaja tveganje zamrznitve vode v ceveh (npr. vroče kadi pozimi ob izklopljeni cirkulacijski črpalki)
• Dvosmerno upravljanje
• Uporabnik lahko izbere interval zapisovanja podatkov
• Ker nastavitve bazenov običajno ne spreminjajo tako hitro, lahko zmanjšate upravljanje podatkov z izbiro različnih intervalov zapisovanja
• Večbarvni LED-indikatorji za doziranje, stanje naprave in servis
• Prikaz grafikona v realnem času
• Nastavljivi alarmi
• Zaščita z geslom

Več konfiguracij:
Krmilniki za bazene BL132 so na voljo v dveh konfiguracijah:
• In-line, za neposredno vgradnjo sonde in kemične injekcijske nastavke v obstoječe cevovode
• Pretokovna celica, za kalibracijo in vzdrževanje sonde brez potrebe po izklopu cirkulacijske črpalke

Za nadzor skladnosti ima vsaka enota BL132 vgrajen podatkovni zapisovalnik. Intervali odčitavanja meritev se lahko nastavijo na 30 s/1 min/5 min/15 min/30 min/1 uro, pri čemer se nov zapis začne vsak dan ali ob kalibraciji naprave. Shranjeni podatki vključujejo vrednosti pH, ORP in temperature, podatke zadnje kalibracije, nastavitve konfiguracije in vse dogodke. Krmilnik za bazen BL13x je samodejen sistem, vendar je priporočljivo, da uporabniki preverjajo delovanje naprave in preverijo vrednosti pH ter prostega klora (v mg/L ali ppm) v bazenu z uporabo prenosnega kolorimetra.

Trije načini prikaza:

Prilagodljiv zaslon teh krmilnikov omogoča tri načine prikaza. LCD zaslon lahko hkrati prikazuje vse tri parametre, 3-sekundno ciklično prikazovanje posameznih parametrov ali zaslon s prikazom grafikona v realnem času z možnostjo izbire parametrov, povečave in vpogleda v shranjene podatke.

Dodatne značilnosti:

Peristaltične črpalke za doziranje kemikalij
Ti krmilniki so opremljeni z dvema peristaltičnima dozirnima črpalkama z zamenljivimi kemično odpornimi cevmi, ki so proporcionalno nadzorovane in imajo nastavljive pretoke. Ena črpalka se uporablja za doziranje kisline ali baze, druga pa za doziranje klora. Učinkovitost prostega klora, kot jo določa ORP, je obratno sorazmerna z vrednostjo pH vode.

Samodejni proporcionalni nadzor črpalke
BL132 omogoča proporcionalno nadzorovane dozirne črpalke. Uporabnik lahko nastavi proporcionalni pas glede na občutljivost procesa. Ta nastavitev določa čas delovanja črpalke kot odstotek odmika od nastavljene vrednosti. Na primer, za velike vodne površine se uporablja majhen proporcionalni pas (npr. 0,1 pH), kar omogoča pogostejše doziranje, ko je odčitek blizu nastavljene vrednosti. Za manjše vodne površine, kot so masažni bazeni ali spa, je bolj primerno nastaviti večji proporcionalni pas (npr. 1,0 pH), kar zmanjša čas delovanja dozirne črpalke in preprečuje velika nihanja pH ali ORP. Ta funkcija omogoča zelo natančen nadzor pri vzdrževanju želene nastavljene vrednosti.

Nastavljiv pretok črpalke
Pretok dozirne črpalke je nastavljiv od 0,5 do 3,5 L/h. Večje vodne površine potrebujejo več kemikalij za vidno spremembo v meritvah. Nastavljiv pretok, podobno kot proporcionalni pas, omogoča boljši nadzor pri vzdrževanju želene nastavljene vrednosti.

Večbarvni LED-indikatorji
Krmilniki ponujajo več LED-indikatorjev za prikaz statusa, servisiranja in delovanja črpalke. STATUS LED spreminja barvo glede na operativno stanje; zelena LED pomeni, da je voda v želenih parametrih, rumena LED pomeni, da krmilnik potrebuje pozornost, in rdeča LED označuje težavo v sistemu, kot so visoke ali nizke vrednosti pH, ORP ali temperature. SERVICE LED signalizira, da je potrebna pozornost servisnega tehnika.

Dovoljenje za doziranje ORP (klor)
Merilnika pH in ORP se pogosto uporabljata pri bazenih. Pri dezinfekciji s klorom obstaja obratno razmerje med pH in ORP. Ko raven pH narašča, raven ORP upada. Ti krmilniki uporabljajo funkcijo dovoljenja za doziranje, ki prepreči doziranje klora, dokler ni vrednost pH ustrezno nastavljena. S tem se preprečuje nepotrebno trošenje kemikalij in neželeno visoka koncentracija klora.

Vhodi za sonde nivoja kisline in klora
Krmilniki omogočajo priključitev na dodatni regulator nivoja. Ta vhod izklopi dozirne črpalke, ko v rezervoarju ni več kemikalij.

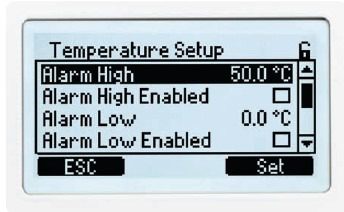

Nastavljivi alarmni sistem
Ti krmilniki nudijo uporabnikom omogočanje ali onemogočanje alarmov za nizko in visoko vrednost vseh parametrov: pH, ORP in temperature. Ko je alarm aktiviran, se doziranje ustavi. Sistem alarmov vključuje tudi zaščito pred predoziranjem – če vrednost ni popravljena v določenem časovnem intervalu, naprava preide v alarmno stanje.

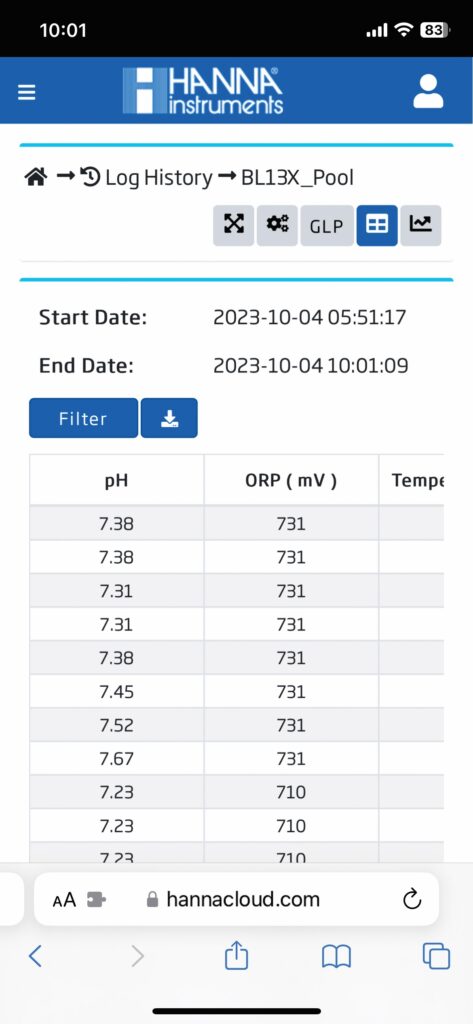

Samodejno beleženje podatkov
Intervali odčitavanja meritev se lahko nastavijo na 30 s/1 min/5 min/15 min/30 min/1 uro. Nov zapis se začne ob kalibraciji naprave ali na začetku novega dne. Beleženi podatki vključujejo vrednosti pH, ORP in temperature, podatke zadnje kalibracije, nastavitve konfiguracije in vse dogodke.

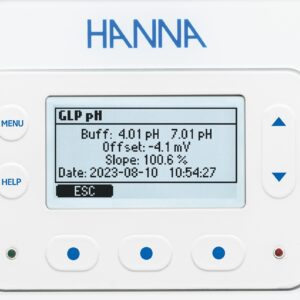

GLP

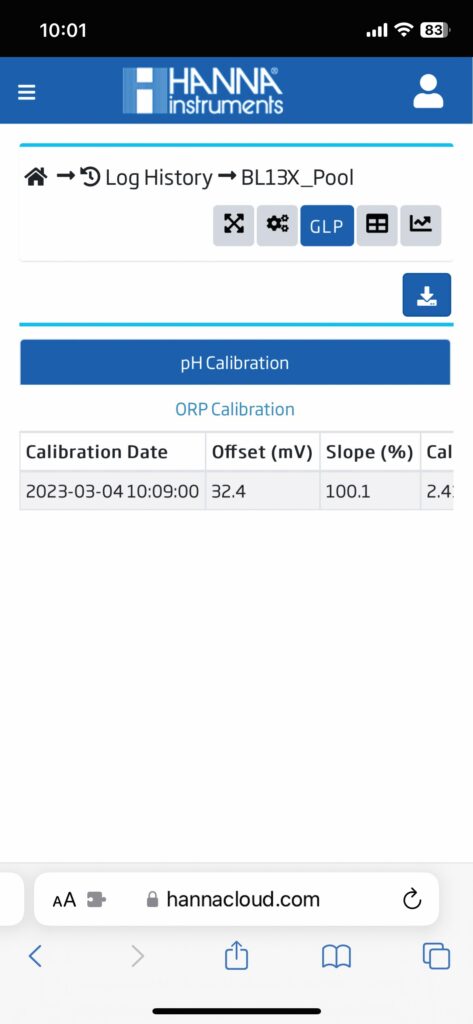

Dobra laboratorijska praksa (GLP) je funkcija nadzora kakovosti, ki zagotavlja enotnost kalibracij in meritev sonde. GLP beleži kalibracijske podatke pH/ORP, vključno z datumom in časom za pH/ORP senzorje.

Ethernet priključek za povezavo s Hanna Cloud
USB povezljivost
Enostaven prenos podatkov na računalnik s pomočjo USB ključa in USB priključka.

Vhod za ustavitev delovanja (Hold input)
Na vhod za ustavitev delovanja je mogoče priključiti stikalni senzor pretoka, vgrajen v cevovod, ali mehanski rele, povezan z napajalnim virom črpalke za recirkulacijo. Če ni pretoka ali če črpalka za recirkulacijo ni pod napetostjo, vhod ustavi delovanje dozirnih črpalk, s čimer se prepreči doziranje kemikalij ob mirovanju vode v sistemu.

Zaščita z geslom
Ti krmilniki imajo zaščito z geslom, ki omejuje dostop do kalibracije, nastavitev in pregleda beleženih podatkov. Geslo je mogoče nastaviti in vključiti/izključiti med splošno nastavitvijo naprave.

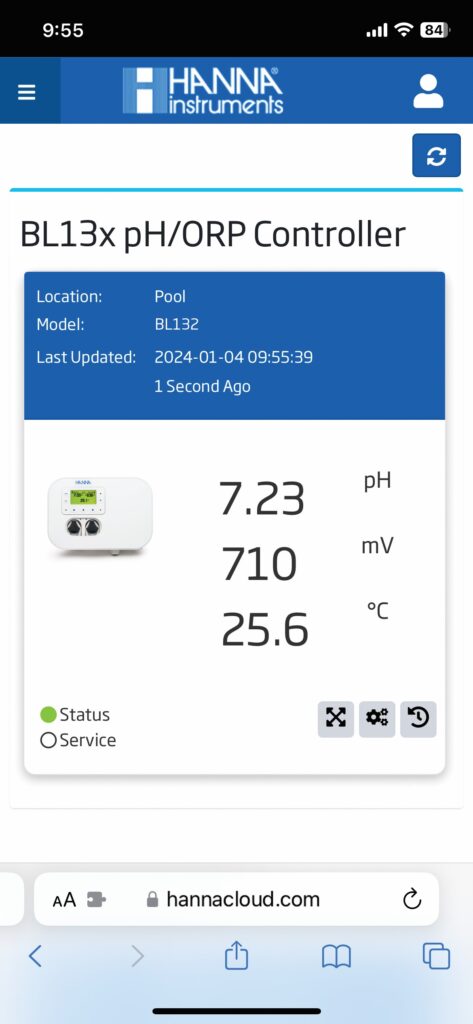

Spremljanje kjerkoli s povezavo Hanna Cloud
Hanna Cloud je spletna aplikacija, ki vas poveže s krmilnikom BL132. Merilni podatki in shranjevanje podatkov so dostopni z vašega računalnika, tablice ali telefona. Na en račun Hanna Cloud je mogoče registrirati več naprav. Merjenja, trendi, zgodovina, nastavitve naprave, alarmi in sporočila se prenašajo na vaš "Nadzorni center", medtem ko naprava meri in nadzoruje vaš proces. K računu naprave je mogoče dodati več sekundarnih uporabnikov, ki lahko spremljajo meritve in prejemajo obvestila od vašega krmilnika.

Hanna Cloud vključuje varnostne ukrepe za zaščito vaših osebnih podatkov. Vaše podatke ščitimo s tehničnimi in administrativnimi varnostnimi ukrepi, da zmanjšamo tveganja izgube ali zlorabe, med katerimi so (vendar ne omejeno na) varna povezava, registracija identitete naprave in šifriranje gesla.

Primerjalna tabela krmilnikov za bazene BL131 in BL132

	pH vrednost	ORP vredsnost	Črpalka za doziranje kisline	Črpalka za doziranje klora	Analogni izhodi	Povezljivost HannaCloud
BL131	•	•	•	•	•
BL132	•	•	•	•		•

Specifications

pH Razpon	0.00 to 14.00 pH*
pH Resolucija	0.01 pH
pH Natančnost	±0.05 pH (@25 °C / 77 °F)
mV Razpon	±2000 mV
mV Resolucija	1 mV
mV Natančnost	±5 mV (@25 °C / 77 °F)
Temperatura Razpon	-5.0 to 105.0 ºC (23.0 to 221.0 °F)*
Temperatura Resolucija	0.1 °C / 0.1 °F
Temperatura Natančnost	±1.0 °C /±1.8 °F (@25 °C / 77 °F)

Kalibracija	• Kalibracija pH pufra: samodejno, dve točki (4,01, 7,01, 10,01 pH) • Procesna kalibracija pH: prilogodljiva, enotočkovna • Kalibracija ORP (mV): prilogodljiva, enotočkovna
Temperaturna kompenzacija	Samodejno –5,0 do 105,0 °C (23,0 do 221,0 °F) za pH
pH kontrola	• Proporcionalno doziranje z nastavljivo ciljno vrednostjo in nastavljivim proporcionalnim pasom • Zakasnitev zagona ob vklopu • Zaščita pred predoziranjem s časovno omejitvijo
ORP kontrola	• Proporcionalno doziranje z nastavljivo ciljno vrednostjo in nastavljivim proporcionalnim pasom • Zakasnitev zagona ob vklopu • Zaščita pred predoziranjem s časovno omejitvijo • Medsebojno povezan pH regulator
Alarmi	• Visoka in nizka meja z možnostjo vklopa/izklopa za vse parametre • Alarm se sproži po petih zaporednih odčitkih nad/pod mejno vrednostjo
Funkcija dnevnika	• Samodejno beleženje • Nastavljiv interval beleženja: 30 sekund; 1 minuta; 2 minuti; 5 minut; 10 minut; 15 minut; 30 minut; 60 minut • 60 dni beleženja, odvisno od izbranega intervala (zmogljivost do 100 zapisov) • Meritve pH / ORP / temperature • Način prikaza tabele/grafike • Vrsta dogodka: nastavitve / alarmi / napake / izpad napajanja • Zmogljivost shranjevanja do 100 dogodkov, kot so alarmi in napake, povezane z obdelavo podatkov • Izvoz zapisov na USB ključ (USB-C priključek) v obliki CSV
Povezljivost z oblakom (samo BL132)	BL132 se lahko poveže s sistemom Hanna Cloud preko varne povezave. • Ethernet (RJ45) povezava 10/100 Mbps • Registracija identitete naprave • Avtorizacija varnostnih ključev na podlagi pravilnika Instrument bo pošiljal informacije o stanju v sistem Hanna Cloud v določenih časovnih intervalih. • Odčitki: pH / ORP / temperatura • Dogodki: alarmi / opozorila / napake • Status perifernih enot: LED-luči • Zneski zadnjega doziranja kisline in klora • GLP informacije Instrument bo pošiljal informacije o nastavitvah v sistem Hanna Cloud ob zagonu in vsakič, ko se nastavitve na instrumentu spremenijo. • Nastavitve alarmov • Nastavitve doziranja • Splošne nastavitve • Informacije o sistemu: Meter – model, različica programske opreme, različica operacijskega sistema, serijska številka Sonda – tip, različica programske opreme, serijska številka Način zaustavljanja na daljavo. • nujni način, ki ga aktiviramo na daljavo preko spletne aplikacije • način za deaktivacijo črpalk • lahko se prekliče ročno iz menija krmilnika
Ethernet vhod (samo BL132)	• Ethernet priključek (RJ-45) 10/100 Mbps povezava

Dodatne Funkcije:

Krmiljenje črpalke	• Nadzor pretoka črpalke 0,5 do 3,5 L/h (0,13 do 0,92 gal/h) in največji izhodni tlak 1 atm (14 psi) • Ročno krmiljenje za vsako črpalko
Zaščita z geslom	• Funkcije nastavitve, kalibracije in priklica dnevnika so zaščitene z geslom
USB-C ključek	• Izvoz (uvoz) podatkov na USB ključek • Posodobitev programske opreme
GLP	• pH / ORP
Alarmni sistem	• Intuitivni alarmni sistem, ki temelji na LED barvno kodiranem alarmnem sistemu • Možnosti filtriranja alarmov • Nadzor alarmnega releja na podlagi filtrov uporabniških nastavitev
Izhod alarmnega releja	SPDT 5A/230 Vac Aktivira se z izbirnimi pogoji alarma pH/ORP/temperature
Analogni izhodi (samo BL131)	• Trije nastavljivi analogni izhodi, 4 do 20 mA, izvor • Izhodna impedanca ≤ 500 Ω • Natančnost < 0,5 % FS} • Galvanska izolacija, do 50 V glede na zemljo
Trije digitalni vhodi	• Galvanska izolacija, napajalni tip kontakta • En vhod za nizek nivo v rezervoarju za kislino/bazo (kontakt odprt) • En vhod za nizek nivo v posodi za klor (kontakt odprt) • En vhod za način zadrževanja (kontakt odprt)
Vhod za enojno sondo	• Vrsta sonde: HI1036-18XX* pH / ORP / temperatura / ustrezen zatič, kombinirana digitalna sonda • Vodoodporen konektor DIN • Galvanska izolacija • Vmesnik RS485
Napajanje	100—240 VAC
Poraba energije	30VA
Okolje	• 0-50 °C (32-122 °F) • Maks. 95 % RH brez kondenzacije
Dimenzije	245 x 188 x 55 mm (73 mm s črpalkami); 9,6 x 7,4 x 2,2" (2,9" s črpalkami)
Teža	1700 g (60 oz.)
Ohišje	Stenska, vgrajena črpalka, IP65
Informacije o naročilu:	In-line konfiguracija BL132-10 je dobavljen s kombinirano elektrodo HI1036-1802 (pH / ORP / temperatura), nosilcem za elektrodo, cevjo Ø 50 mm (1 kos), priključki za elektrodo, injektorjem (2 kosa), nosilcem za injektorje, cevjo Ø 50 mm (2 kosa), cevmi za peristaltsko črpalko (2 kosa), PVC cevmi za aspiracijo in injiciranje, dolžine 10 m, aspiracijskim filtrom (2 kosa), 7.01 pH pufer raztopino (3 vrečke), 4.01 pH pufer raztopino (3 vrečke), 470 mV ORP testno raztopino (3 vrečke), napajalnim kablom, potrdilom o kakovosti sonde, potrdilom o kakovosti instrumenta ter hitrim referenčnim vodnikom s QR kodo za prenos priročnika. Uporabniški panel - Flow Cell konfiguracija BL132-20 je dobavljen s kombinirano elektrodo HI1036-1802 (pH / ORP / temperatura), panelno vgrajenim tokom, ventilom za povezave s tokom s priključki in cevmi, dolžine 10 m, injektorjem (2 kosa), nosilcem za ventile, cevjo Ø 50 mm (2 kosa), nosilcem za injektorje, cevjo Ø 50 mm (2 kosa), cevmi za peristaltsko črpalko (2 kosa), PVC cevmi za aspiracijo in injiciranje, dolžine 10 m, aspiracijskim filtrom (2 kosa), 7.01 pH pufer raztopino (3 vrečke), 4.01 pH pufer raztopino (3 vrečke), 470 mV ORP testno raztopino (3 vrečke), napajalnim kablom, potrdilom o kakovosti sonde, potrdilom o kakovosti instrumenta ter hitrim referenčnim vodnikom s QR kodo za prenos priročnika.
