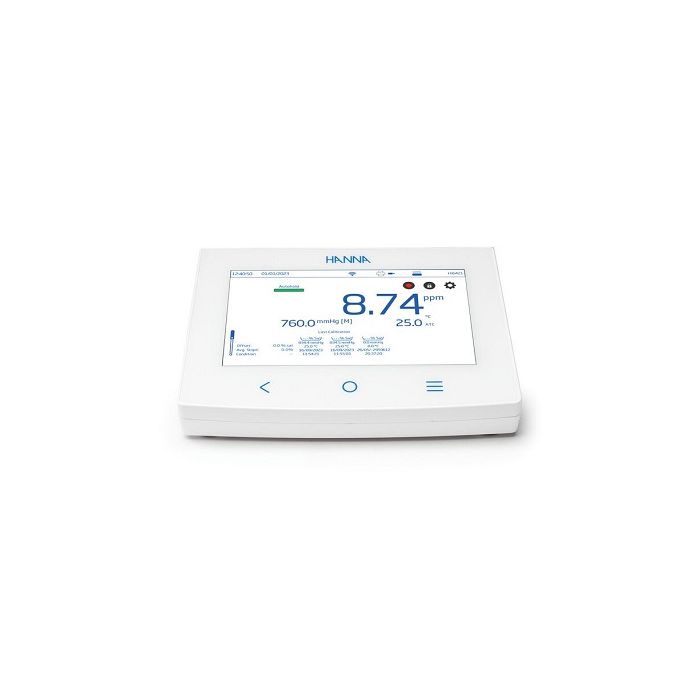

Napredni namizni merilnik raztopljenega kisika z optično sondo (opdo®) - HI6421

HI6421 je sodoben namizni merilnik z velikim zaslonom na dotik. Njegova zasnova vključuje ohišje in integriran modul, ki omogoča meritve raztopljenega kisika v sladki in morski vodi.

HI6421 vključuje Hannino optično sondo za raztopljeni kisik HI7641133 (opdo®), ki deluje na principu fluorescenčnega dušenja. V sonde je nameščen luminofor na osnovi platine, ki ga vzbudi svetloba modre LED-diode in oddaja rdečo svetlobo. Ko kisik pride v stik z luminoforjem, zmanjša intenzivnost in trajanje luminiscence. Fotodetektor izmeri trajanje luminiscence in izračuna koncentracijo raztopljenega kisika.

Sonda uporablja enostavno zamenljive pametne pokrovčke (Smart Caps - HI764113-1), ki se pritdijo na sondo in vsebujejo vnaprej naložene kalibracijske koeficiente. Ti se samodejno prenesejo na sondo. Pametni pokrovček vsebuje nepremični luminofor, občutljiv na O₂, z robustno črno zaščitno plastjo, ki prepušča kisik. Sčasoma se optični deli sonde lahko postarajo, vendar je ta vpliv kompenziran z uporabo referenčnega signala, ki prilagodi merilno pot. Tako senzor zagotavlja natančne meritve raztopljenega kisika skozi daljše časovno obdobje brez potrebe po pogostih kalibracijah.

Dodatne funkcije vključujejo vgrajene metode in izračune za merjenje: BPK (biokemijska potreba po kisiku), RPK (Hitrost porabe kisika), SPK (Specifična hitrost porabe kisika). Kompenzacija tlaka se izvede samodejno (vgrajen barometer), uporabniki pa imajo možnost ročnega vnosa zahtevane vrednosti. Tlak je prikazan v uporabniško prilagodljivih enotah: mmHg, mbar, kPa, inHg, psi, atm.



Lastnosti:

Uporabniški vmesnik

• 18cm kapacitivni zaslon na dotik z večtočkovno podporo.
• Kapacitivne tipke za »nazaj«, »domačo stran« in »meni«.
• Uporabniku prijazne ikone in simboli omogočajo enostavno navigacijo in uporabo funkcij naprave.

Uporabnik lahko izbere med petimi različnimi prikazi:

• Osnovne meritve in konfiguracije.
• Preprosti GLP-pogled z informacijami o kalibraciji.
• Celoten GLP-pogled z informacijami o statusu elektrode in podrobnostmi o kalibracijskih točkah.
• Interaktivni graf, ki se sproti posodablja.
• Tabelarni prikaz podatkov z vključenimi datumi, časi in dodatnimi opombami.

Meritve

• Meritve vključujejo: DO: % nasičenost, mg/L, ppm, BOD: mg/L, ppm, OUR: mg/L, SOUR: mg/L, ppm
• Profili, prilagojeni aplikacijam, omogočajo hitro in neposredno merjenje brez potrebe po spremembi nastavitev senzorja in sistema
• Aktivni zapis med meritvijo Indikator stabilnosti meritev (na podlagi nastavitev merilnih kriterijev)
• Načini branja: neposredno ali neposredno/samodejno zadržanje (auto-hold)
• Kompenzacija temperature: samodejna ali ročna nastavitev
• Zvočna opozorila in/ali sporočila za meritve, ki presegajo vnaprej določene meje
• Galvanska izolacija za zaščito meritev

Kalibracija

• Ena- ali dvotočkovna kalibracija pri 0 % in/ali 100 % nasičenosti
• Ročna kalibracija v mg/L ali % nasičenosti z uporabo referenčne metode
• Nehlapen pomnilnik za shranjevanje podatkov in nastavitev

Zapisovanje podatkov

• Shrani vsaj 1.000.000 točk z oznako časa in datuma
• Načini zapisovanja: ročno, samodejno, samodejno zadržanje (auto-hold)
• ID vzorca za ročne in samodejne meritve

Povezljivost in storitve

• Prenos zapisanih podatkov na USB-ključ
• Dnevniške datoteke vključujejo meritve in podatke o kalibraciji (.csv format)
• Izvoz dnevnikov prek FTP ali e-pošte z Eternet ali Wi-Fi povezavo
• USB tipa A za USB-ključ, tipkovnico in tiskalnik
• USB tipa C za povezavo z USB-ključem ali računalnikom

Vgrajen mudul za pomoč pri uporabi merilnika.

• Video predstavitev glavnih funkcionalnosti.

Vsebina paketa

HI6421 je dobavljen z optično sondo za raztopljeni kisik HI7641133 (opdo®), nosilcem za elektrodo HI764060, kapilarno pipeto, napajalnikom 24 VDC, USB-C na USB-A kablom, certifikatom kakovosti sonde, priročnikom s hitrimi navodili in certifikatom kakovosti naprave.



Specifikacije

Koda	HI6421
Ime merilnika z kodo	Napredni namizni merilnik raztopljenega kisika z optično sondo (opdo®) - HI6421
	Razpon	od 0.00 do 50.00 mg/L (ppm) koncentracije; od 0.0 do 500.0 % saturacije
Raztopljeni kisik HI7641133 optična sonda	Resolucija	0.01 mg/L (ppm); 0.1 % saturacije
	Natančnost	od 0.00 do 20.00 mg/L (ppm) 1.5 % odčitka ali ± 0.01 mg/L (ppm), od 20.00 do 50.00 mg/L (ppm) ±5 % odčitka  od 0.0 do 200.0 % saturacije ± 1.5 % odčitka ali ± 0.1 %,  od 200.0 do 500.0 % saturacije ±5 % odčitka
	Razpon	od 450 do 850 mmHg;  600 do 1133 mBar;  60 do 133 kPa;  17 do 33 inHg;  8.7 do 16.4 psi;  0.592 do 1.118 atm
Barometrični Tlak	Resolucija	1 mmHg; 1 mBar; 1 kPa; 1 inHg; 0.1 psi; 0.001 atm
	Natančnost	±3 mmHg znotraj ±15 % od kalibracijske točke ±3 mmHg ±1 zadnje števke
	Razpon	od −20.0 do 120.0 °C, od −4.0 do 248.0 °F, od 253.0 do 393.0 K
Temperature	Resolucija	0.1 °C; 0.1 °F; 0.1 K
	Natančnost	±0.2 °C; ±0.4 °F; ±0.2 K
	Točke	Ena ali dve točki samodejnege meritve pri 100 % (8,26 mg/L) in 0 % (0 mg/L).  Ročne meritve v eni točki z vrednostjo, ki jo vnese uporabnik v % nasičenosti ali mg/L.
Raztopljeni Kisik Kalibracija	Standardi	0 in 100% saturation
	Opomnik	Dnevno onemogočeno
Temperaturna Kompenzacija	Automatska ali Ročna
Kompenzacija Slanosti	Avtomatska od 0 do 70 PSU  ročno nastavljen: od 0.0 do 70.0 % / od 0.0 do 45.0 g/L /  od0.0 do 42.0 psu
Meritve	Načini	Direkten/Samodejni "Auto hold"
	Stabilnost	Natančno Srednje Hitro
	Izopotencial	7.000 ali 4.010
	Sampling rate	1000 ms
Ogledi Raztopljenega Kisika	Osnovno	Stanje stabilnosti merjenja (Raztopljeni Kisik, Temperatura)
	Enostavno	GLP Osnovne informacije o pogledu Datum zadnjega umerjanja, odmik, povprečni naklon
	Polno	GLP Preproste informacije o GLP in podrobnosti o kalibracijskih točkah
	Tabela	Meritve, posodobljene vsako sekundo, so prikazane v tabeli
	Graf	Graf meritve v primerjavi s časom je mogoče premikati ali povečati (možnost povečave grafa)
Zapisovanje	Način	Avtomatski, Ročni, "Auto hold"
	Število zapisov	Največ 50 000 na datoteko; Shrani najmanj 1 000 000 podatkovnih točk na uporabnika
	Avtomatski intervali	1, 2, 5, 10, 30 sekund / 1, 2, 5, 10, 15, 30, 60, 120, 150, 180 minut
	ID Vzorca	Inkrementalni način
	Mpžnost Izvoza	.csv format
Uporabniki	Do 9 uporabnikov in privzeti skrbniški račun
Povezljivost	USB-A	2 vhoda za tipkovnico ali USB ključ
	USB-C	1 vhod za povezljivost z osebnim računalnikom in USB-C ključ
	Wi-Fi & Eternet	FTP / spletni strežnik Prenos dnevnika in prenos e-pošte
	RS232	Povezovanje perifernih naprav
Napajanje	DC adapter 100-240AC do 24VDC 2.5A
Okolje	0- 50 °C /273 - 323 K največ 95% relativne vlažnosti, brez kondenzacije
Dimenzije	205 x 160 x 77 mm
Teža	1.2 kg
